Illustrator制作绚丽的彩色光谱图

  1、准备颜色

　　首先我们需要做一些准备工作，我们需要选择36个颜色，从亮黄，到橙色，红色，紫色，蓝色，到绿色。需要注意的是这些颜色要有一个柔滑的过渡(就像彩虹一样)，记得最后一个黄绿色需要跟第一个颜色(亮黄)能柔滑的衔接上。

　　如果你是一个新手你可能不知道怎么选择36个这样的彩虹色，可以这样做：首先在色板面板(窗口—色板)的右上角的小箭头(即下拉菜单)选择打开色板库—科学—分裂互补色。这样你就有了36个颜色了。

　　2、画一个用来复制的图案

　　首先选椭圆工具(L)，并按住Shift键画一个正圆出来，并填充为亮黄色(从色板面板中选择)。确定你打开了智能参考线(视图—智能参考线或者快捷键Ctrl+U)。同时我建议打开对齐点(视图—对齐点)。

图1

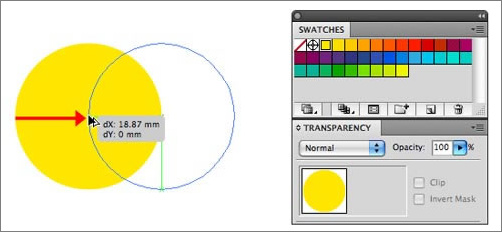

　　用选择工具(V)并同时按住Shift+Alt，鼠标按住圆的左边正中的点向右拖动，直到鼠标与圆心重合(智能参考线会提示“交叉”)。这时候松开鼠标，就完成了圆的复制。

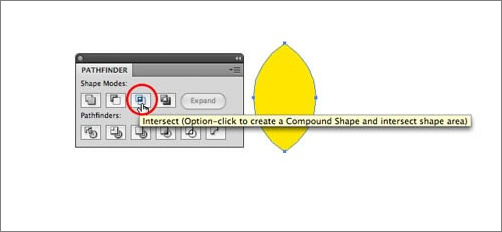

　　接下来用选择工具选中2个圆，然后打开路径查找器(窗口—路径查找器)。按第3个按钮“交集”。如果你是CS3版本，请再点右边的”扩展”，得到如图的图案。

图2

　　3、调整透明度与模式

　　打开透明度面板(窗口—透明度)，把图案的透明度从100调为25，把左边的模式调为”正片叠底”。

　　4、开始旋转与复制图案

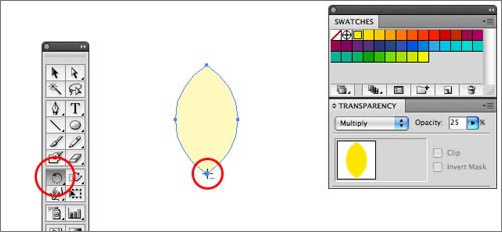

　　首先用选择工具选中图案，然后用旋转旋转工具(R)，按住Alt键的同时鼠标准确点击图案的最下角。在弹出窗口中输入10°(360/36=10)，并选中右下角的”预览”，点击”复制“(注意不要错误，不是”确定“)。

图3

　　把复制的第2个图案填充为第2个黄色。

　　5、乾坤大挪移

图4

图5

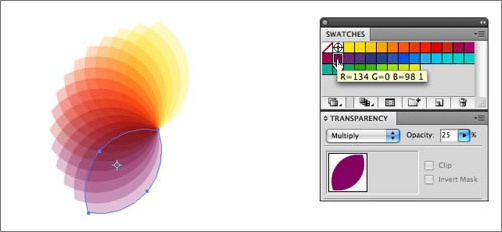

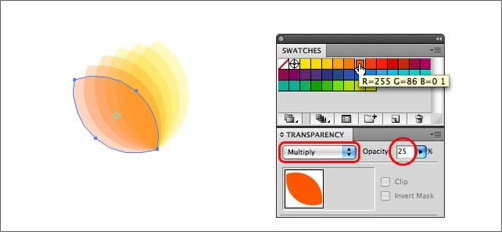

　　首先选中第2个图案，然后按Ctrl+D，你可以看到每按一次这个组合键，图案就会复制一次并进行10°的旋转。记得每复制一个图案，就给他填充一个颜色。

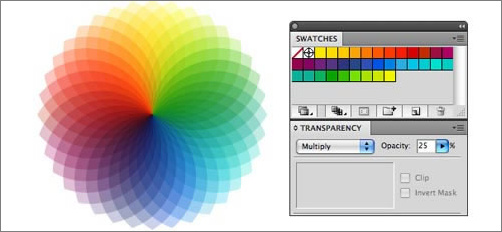

　　不停重复直到一共36个图案，大功告成。

图6

　　其他试验的效果

　　用一个正方形，复制并旋转-10°并调整大小为85%。一共8次9个正方形。最后把整个图案旋转-10°。使用10%的透明度以及正片叠底的混合模式。如图7。

图7

　　用一个三角形，旋转12°调整大小为115%，并向水平移动-10mm，垂直移动10mm。我试用了不同的颜色，40%的透明度以及正片叠底的混合模式。如图8。

图8

　　同样是三角形，旋转18°，一共复制6次7个三角形。100%的透明度加上变亮的混合模式。这使得图案重叠的地方变成了白色。效果如图9。

　　画3个重叠的圆，各自旋转120°。把他们编组，旋转48°并复制2次。最后一共是3组共9个圆。我使用不同的颜色与渐变，不同的透明度与混合模式。效果如图10。

图10

图9
