T20天正建筑软件V9.0有哪些新功能

T20天正建筑软件是天正公司针对行业内需要所设计，承载并拓展设计过程中有效信息的需求，历经20余年潜心研究并参考大量的用户意见研发而成的产品。T20天正建筑软件，通过界面集成、数据集成、标准集成及天正系列软件内部联通和天正系列软件与Revit等外部软件联通，打造真正有效的BIM应用模式。具有植入数据信息，承载信息，扩展信息等特点。

天正建筑功能概述

应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。

实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。

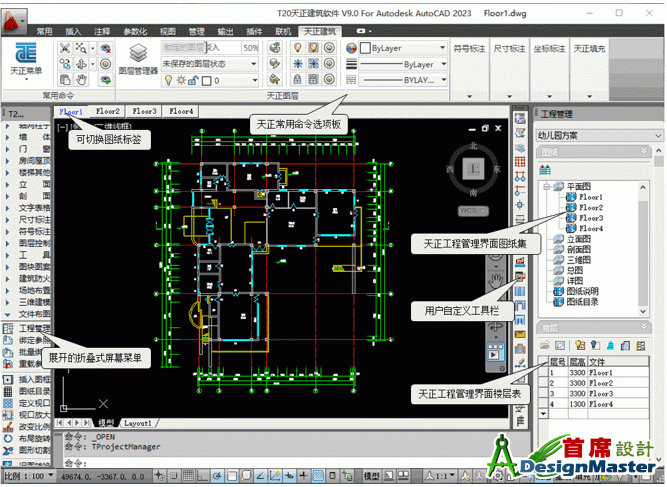

●方便的智能化菜单系统

屏幕菜单的右键功能丰富，可执行命令实时助手、目录跳转、启动命令、自定义等操作。

●支持多平台的对象动态输入

●强大的状态栏功能

●支持用户定制

自定义对象构造专业构件

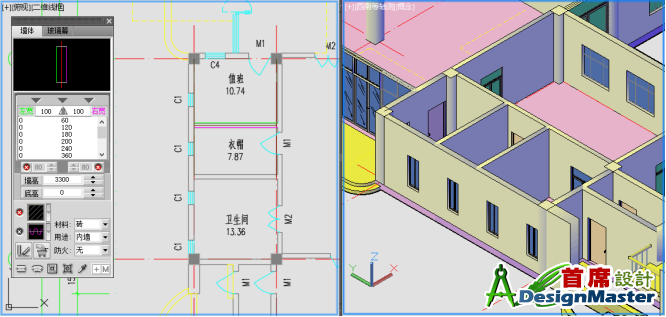

●提供各种材料墙体及玻璃幕墙的绘制修改，支持平面和立面异形墙体的绘制；

• ●丰富的门窗类型及插入方式，可自行扩充门窗库，添加门口线、门窗套等；
• ●提供快速布置卫生间的功能，包括布置各种类型洁具、隔断、隔板；

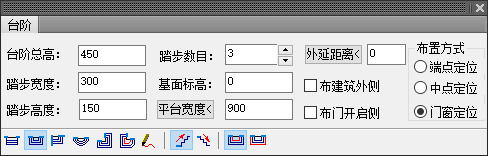

• ●提供散水、阳台、台阶、坡道等室外构件的绘制；



天正专门针对建筑行业图纸的标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对象。

全新设计文字表格功能

天正建筑的在位编辑文字功能为整个图形中的文字编辑服务，双击文字进入编辑框，提供了前所未有的方便性。

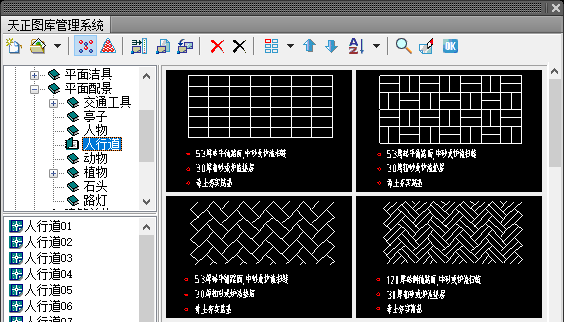

强大的图库管理系统和图块功能

图库管理界面采用了平面化图标工具栏和菜单栏，符合流行软件的外观风格与使用习惯。由于各个图库是独立的，系统图库和用户图库分别由系统和用户维护，便于版本升级。

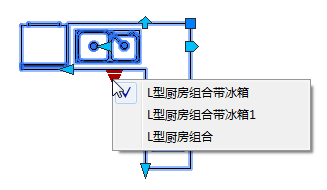

天正也支持CAD的动态图块，并提供部分家具的动态图库。

天正建筑引入了工程管理概念，工程管理器将图纸集和楼层表合二为一，将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起，同时进行工程图档的管理，无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。

简单便捷的立剖面绘图功能

除自动生成立剖面以外，程序还提供有独立的立剖面绘制编辑工具，如绘制剖面参数楼梯。

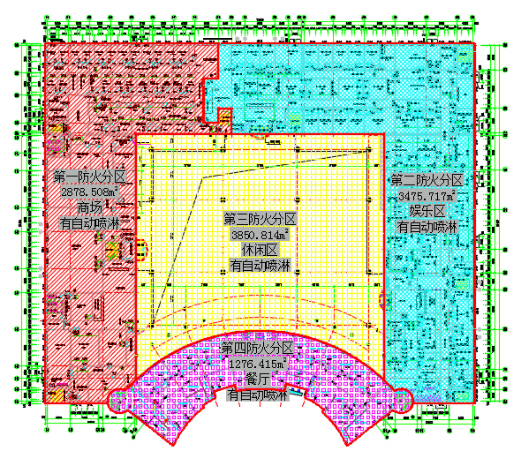

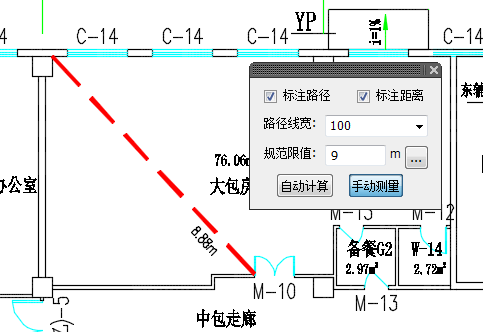

建筑防火模块提供了部分建筑防火设计相关的功能，可按设置在图上快速生成防火分区标注，支持开洞、局部喷淋等细节设置；可计算从房间内最远点到疏散门以及从疏散门到安全出口的距离。

提供转地形图、建筑轮廓等底图处理工具。

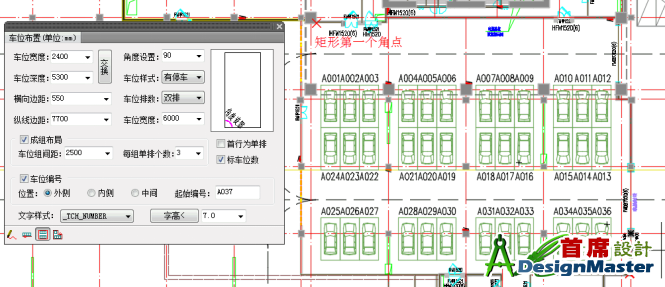

提供地下坡道的绘制，车位的绘制、编号与统计功能。

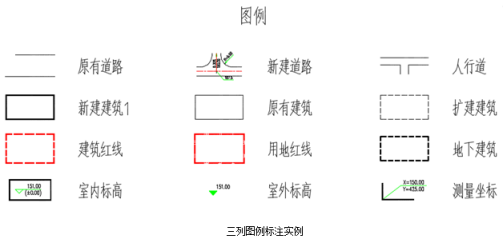

提供总图标高、坐标网格、风玫瑰、总平图例等总图注释相关功能。

天正建筑的所有构件均包含工程信息，可直接提取作为其他分析的基础数据，如可获得工程项目中所有门窗的信息，统计门窗数量，自动生成用户自定义形式的门窗表。

随手可得的大量辅助绘图工具

• ●图层工具中提供外参图层管理、打开图层、解冻图层、解锁图层、合并图层、图元改层等功能；关闭图层和冻结图层支持操作外部参照及块参照中的图层；
• ●提供图块改层、图块改名、改块内字、改块基点、图块替换等图块相关的编辑修改功能；
• T20天正建筑软件 V9.0的新特性
  软件新功能及改进：
  2．注释系统：



  • 2）文字在位编辑时支持鼠标对选中文字进行移动和按住ctrl键对选中文字进行复制；

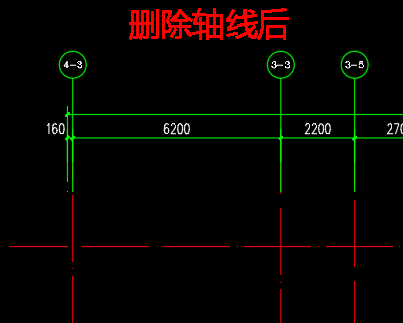

  • 4）改进【删除轴号】命令，在删除轴号时增加合并轴间尺寸的操作；
  • 6）改进【新建表格】命令，增加通过“总宽”和“列数”定义表格的方式；



  8）改进【读入word】命令，支持读入一个表格的部分；
  • 10）尺寸联动增加对带形窗和转角窗的支持，在插入门窗时其对应尺寸也能联动修改；
  • 12）改进【楼梯标注】命令，增加标注精度的设置；
  • 14）改进【等分区间】命令，增加标注文字，如“EQ”的设置；
  • 16）做法标注对象编辑时增加“删除标注点<”按钮；


  3．房间面积相关：

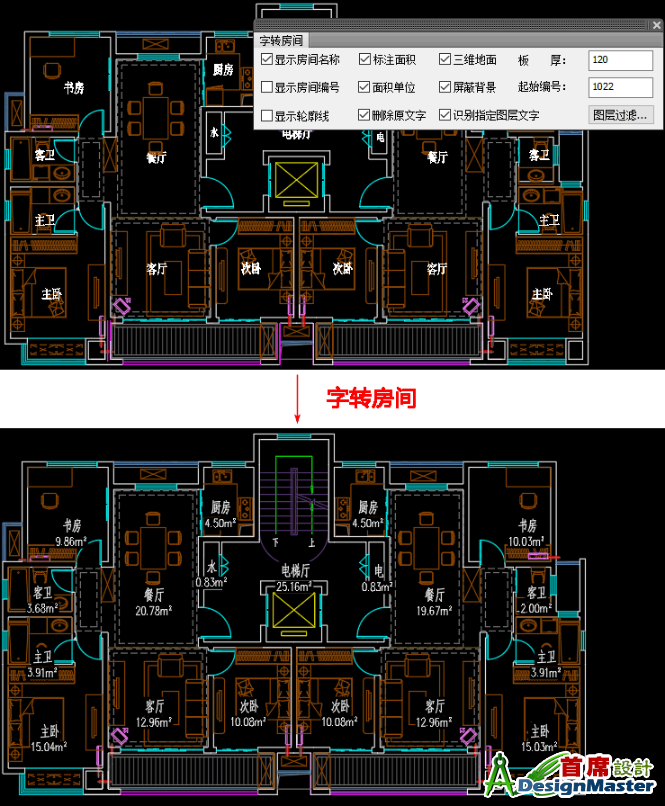

2）新增【字转房间】命令，用于将房间内文字按指定设置转化为天正房间对象，本命令可识别外部参照或块参照中的墙柱；

4）改进【搜索房间】命令，增加扣减独立柱面积，是否显示轮廓线，当房间面积小于多少值时是否自动将其设为洞口，是否生成阳台房间对象的设置；

6）改进【房间轮廓】命令，支持识别外部参照或块参照中的天正墙柱，增加偏移距离的设置；

8）改进【面积计算】命令，当面积计算对象选择多段线时支持计算二维多段线的面积；

4．图层：

2）新增【外参管理】命令，对外部参照涉及的图层统一去掉图名前缀显示，对相关图层可以统一批量修改图层信息及状态；

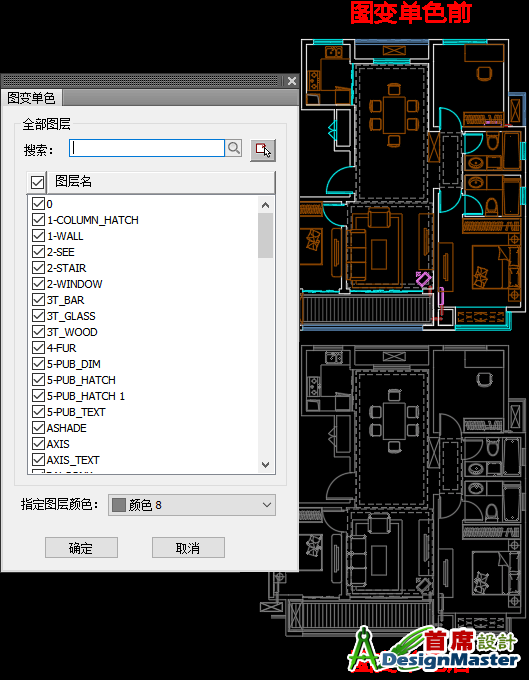

• 4）改进【图变单色】命令，可以选择需要的图层变颜色，支持修改自身颜色不是bylayer的对象颜色；支持修改天正对象内部设置颜色；配套的【颜色恢复】命令与之做相应修改；

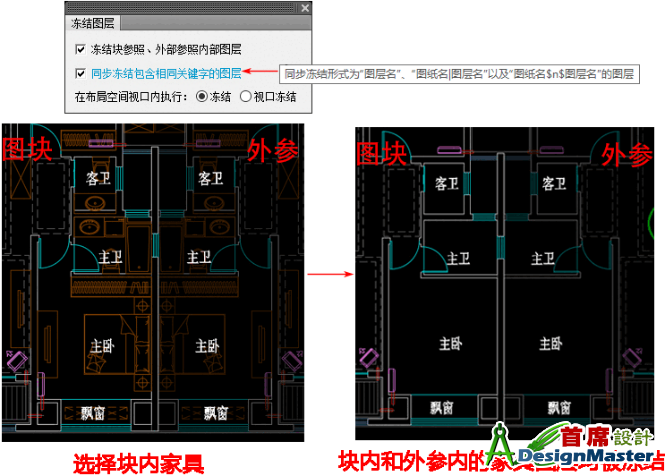

  • 6）改进【冻结图层】命令，优化冻结外部参照内部对象图层的操作流程，支持同步冻结包含相同关键字的图层，在布局空间视口内操作时支持视口冻结；



  • 8）新增【全部解冻】命令，一键解冻所有冻结的图层。
    1）改进构件库和图库，其树状目录支持手动拖拽排序；
  • 3）改进【图块替换】命令，增加一种在保持图块基点不变的情况下，直接用新图块置换旧图块的替换方式；



  5）改进【图块改名】命令，支持修改嵌套块内的同名图块；
• 7）改进【图块改层】命令，在修改块内对象图层时支持直接修改块内对象线型为bylayer；
• 9）新增【图元改色】命令，用于批量修改选中对象的颜色；
• 11）改进【自由移动】命令，取消默认基点的设置，在移动前支持选择基点，在移动过程中，移动的对象在原位置保留暗显或虚显图形；

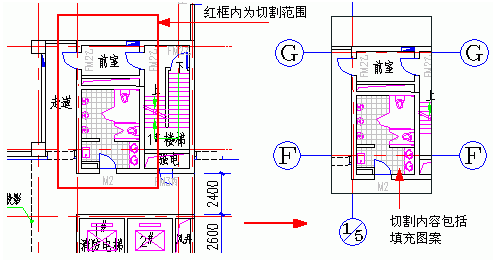

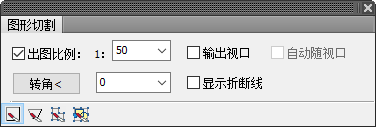

• 13）改进【图形切割】命令，支持切割块参照和外部参照，在切割时可直接把切割边设置为折断线，可设置切出图形的比例，也可将切出图形直接输出到布局空间视口；当采用矩形切割的形式时，支持设置转角；

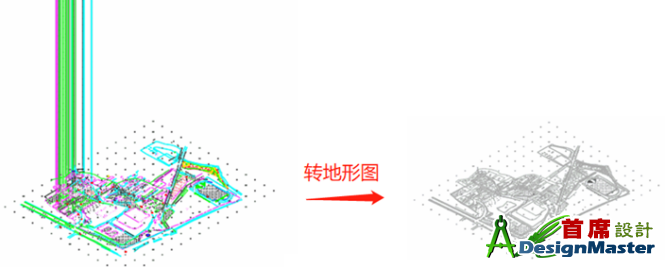

• 15）改进【转地形图】命令，在转换时保留原对象的线型显示；



17）改进【疏散出口】命令，支持识别块参照中的天正门窗 。

1）解决在缩放设置为250%的高分辨率显示器上，天正部分对话框的显示问题；

3）解决只有一跨的单侧标注的轴号，用拉伸命令对起始端轴号拖拽时，轴号错误发生旋转的问题；

5）解决通过绘制墙体对话框中的编辑墙体按钮修改墙体材料或用途后，墙体厚度错误发生变化的问题；

7）解决做过XCLIP裁剪的外部参照，如果包含线图案填充的墙体，在填充显示的情况下，被裁剪掉的部分会错误显示出来的问题；

9）解决老虎窗在特性表里“型式”一项无法正常选择三坡和梯形坡的问题；

11）解决在导出或分解对象后，平面图中的高窗没有正确放置到零标高位置的问题；

13）解决搜索房间在某些情况下执行崩溃的问题；

15）解决查询面积对话框中名称一项只能输入有限文字长度，在某些设置下生成的房间标注位置与预览显示不一致的问题；

17）解决房间分格命令在绘制时生成重叠分格线的问题；

19）解决布置洁具命令在用户坐标系下插洁具的各种问题；

21）解决在有保温的墙一侧通过门窗定位的方式插台阶时，台阶线绘制不正确的问题；

23）解决通过文字样式命令修改了宽度因子等参数后，对已绘在图上的天正文字不起作用的问题；

25）解决属字转换的系列问题：如在某些情况下不能正常弹出命令对话框，单行属性文字转换为天正单行文字后，文字的宽度因子错误发生变化等；

27）解决当距离原点太远时，递增文字无法正常操作出结果的问题；

29）解决当文字与天正表格标题位置有重叠时，无法对文字执行在位编辑的问题；

31）解决某些设置的表格镜像结果错误的问题；

33）解决执行读入WPS后，动态输入被错误关闭的问题；

35）解决尺寸自调在某些情况下自调结果不正确的问题；

• 37）解决在某些图中执行快速标注时，如果选择到圆形柱或多边形柱，程序崩溃的问题；
• 39）解决合并标注时，如果同时选中天正和CAD尺寸标注，则新生成的尺寸标注的标注样式错误的问题；
• 41）解决在布局空间中用尺寸转化命令，转化后的尺寸错误生成到模型空间的问题；



43）解决多层标高，当标高说明中有括号时出现显示串行的问题；

45）解决国际样式的剖切符号，在转角位置有时候会有多余夹点，无法修改剖视方向线颜色的问题；

47）解决某些形式的索引图名，在文字替换时无法正常选中的问题；

49）解决某些内视符号在位编辑时，编辑框定位不准确，以及在某些情况下在位编辑结果有误的问题；

51）解决当图中存在切割线时，引起的做块、填充、三维动态观察及三维真实显示等操作崩溃的问题；

53）解决坐标网格对话框中网格间距一项只能输入有限文字长度的问题；

55）解决通过天正构件库对话框中的“新图入库”按钮入库的天正构件，无法正常插入到图中的问题；

57）解决对名称过长的动态块执行对象选择时，如果过滤选项选择图块名称，则程序崩溃的问题；

59）解决块内提取勾选“删除块内原对象”，当命令行提示点取插入位置时按ESC键中断命令，已选中的块内对象也会被错误删除的问题；

61）解决自由复制命令在操作过程中会产生杂乱点线标记的问题；

63）解决连接线段在某些情况下操作结果错误的问题；

65）解决对布局空间的对象执行搜索轮廓时，轮廓线错误生成到模型空间的问题；

67）解决垂直间距和水平间距命令在某些情况下操作结果有误的问题；

69）解决道路绘制命令在绘制T形路口时不能正常倒角的问题；

71）解决在切换图层标准后，天正图层管理器中的图层分组信息被错误清空的问题；

73）解决在CADR24平台当门窗采用部分三维样式时，使用建筑立面、构件立面、建筑剖面、构件剖面命令，不能正常生成立剖面，且执行命令后原图纸出现显示模式错误，双击门窗其显示发生变化或不能正常编辑等问题；

75）解决在打开捕捉的情况下执行某些命令，经过墙体时光标卡顿的问题；

77）解决在CAD2016及以下平台绘制的部分天正对象在高平台中打开显示不一致的问题；

79）解决整图导出和局部导出后的图，图中屏蔽框的显示状态错误发生变化的问题；

80）……

Tangent_天正T20V7-V9补丁

Tangent_天正T20V7-V9补丁.rar (7.24 MB, 下载次数: 0)

2023-4-10 04:53 上传

点击文件名下载附件

安装完天正，直接打开破解补丁-制作补丁即可，软件能自动识别CAD和天正安装位置！
天正软件可去天正官网下载。

测试版的天正v9没有安装图库，需要把以前天正的图库文件全部复制到根目录。
